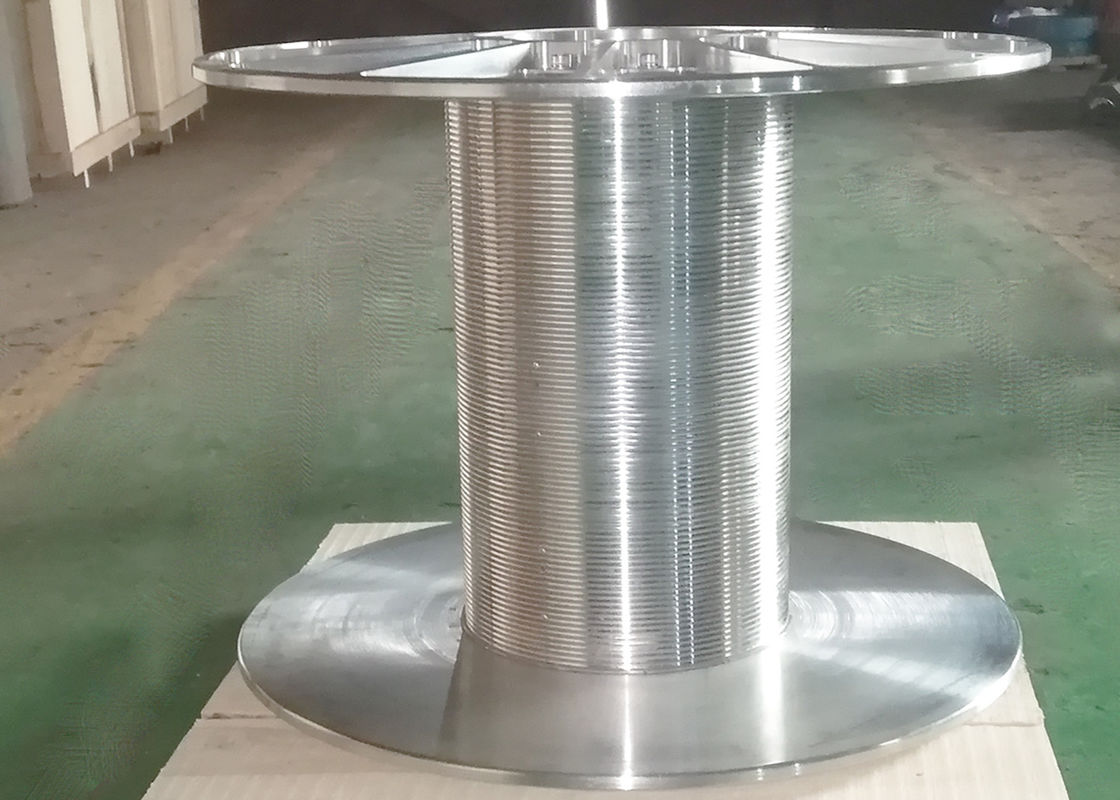

Il tamburo per cavi multiuso del metallo di 4mm ha esteso il cavo per costruzione

Tamburo Slippy dell'argano del cavo del cavo metallico esteso per l'oggetto dell'ascensore

Il tamburo è una delle parti importanti di macchina di sollevamento, utilizzate per avvolgere il cavo metallico nel meccanismo di sollevamento o nel meccanismo della trazione. Trasferendo la forza motrice fornita dal dispositivo idraulico o elettrico dell'azionamento al cavo metallico, il moto rotatorio del dispositivo dell'azionamento è trasformato nel moto lineare richiesto.

1. Secondo il numero degli strati d'avvolgimento:

1) Singola bobina: Soltanto 1 strato del cavo metallico è ferita sul tamburo, scanalatura a spirale solitamente è tagliato sulla superficie di tamburo.

2) Doppia bobina: Il tamburo è arrotolato con 2 strati del cavo metallico, scanalature a spirale o le scanalature di lebus possono essere usate.

3) Multi-bobina: Bobina a più strati del cavo metallico sul tamburo, utilizzato per altezza di elevazione particolarmente grande o le occasioni compatte del meccanismo, la superficie delle scanalature di lebus di taglio del tamburo.

2. secondo il metodo di lavorazione:

1) Tamburo fondente: Il materiale fondente è solitamente acciaio fuso o ghisa.

2) Tamburo di saldatura: Il centro del tamburo è fatto del tubo senza cuciture o ha rotolato con il piatto d'acciaio, il nucleo di saldatura del tamburo e della flangia e l'eliminazione dello sforzo di saldatura prima del lavorare.

3. Secondo il numero di segmentazione del tamburo

1) Doppia bobina: Le corde bifilari possono essere avvolte un tamburo. La corda può essere arrotolata nella stessa direzione o nella direzione opposta

2) Multi-bobina: La superficie di un tamburo è divisa in parecchi tamburi dai deflettori, di cui ciascuno possono essere utilizzati esclusivamente per il cavo di estrazione.

Quattro gru di tamburo, una gru di quattro ganci. Le corde a quattro vie sono riparate su un tamburo, rispettivamente, dal tamburo, dal fondo del tamburo, quando il tamburo gira, un contenitore di sollevamento su, l'altro contenitore giù.

Componenti strutturali

Tamburo, assemblea dell'asse del tamburo, che è le componenti del centro dell'argano.

Meccanismo di frenaggio, compreso il freno ed il freno idraulico meccanici (freno elettromagnetico).

Testa del gatto ed assemblea capa dell'asse del gatto, utilizzata per il rafforzamento del fermaglio sciolto del cavo, oggetti pesanti di sollevamento; L'argano pesante dell'impianto di perforazione inoltre include un tamburo mettente per l'estrazione del barilotto di centro.

Sistema di trasmissione, l'introduzione e la distribuzione di potere e trasferimento di moto, per l'argano variabile interno di velocità oltre all'albero di trasmissione ed all'asse del tamburo, all'asse capa del gatto, ma anche compreso le catene, gli ingranaggi, le parti shafting e l'albero di trasmissione intermedio della piattaforma girevole.

Il sistema di controllo, compreso i denti, denti, frizione pneumatica, console della perforatrice, parti della valvola di regolazione, ecc., è una parte integrante del sistema di controllo dell'impianto di perforazione

Sistemi di lubrificazione, compresi lubrificazione del burro, lubrificazione del gocciolamento ed azionamento della guarnizione, spruzzata o lubrificazione forzata.

Un sistema di appoggio con una struttura saldata o la struttura delle coperture.

Attrezzatura di elaborazione: Centro di lavorazione di CNC

Direzione di rotazione delle scanalature: A mano sinistra

Diametro del cavo metallico: 3 MM~65 MILLIMETRO

Ogni strato avvolge: 20,5 rivestimenti

Strato: 5 strati

Tipo della scanalatura della corda: Scanalatura della corda di LEBUS

Numero delle corde: Due
