Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Argano di trazione idraulico | Materiale: | Acciaio legato |
---|---|---|---|
Velocità di sollevamento: | 0-60m/min | Attrezzatura dei prodotti: | Centro di CNC |
Capacità della corda: | 50-2000m | Gamma di applicazione: | Argano o gru |
Personalizzazione: | Sì | Prezzo: | Negoziabile |
Colore: | Come richiesto | Trazione della forza: | 3-15Ton |
Evidenziare: | Argano idraulico marino 120KN,argano del tamburo scanalato lebus,Sistema dell'argano della gru 120KN |

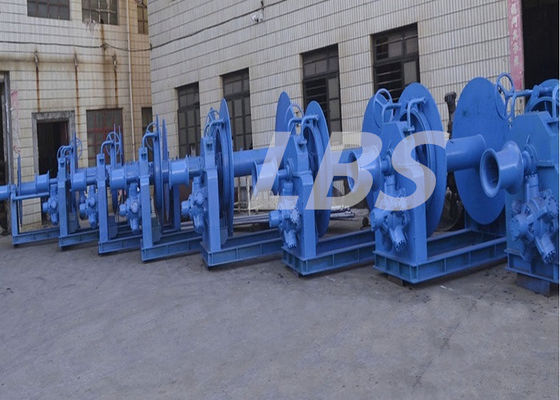

L'argano idraulico di LBSW soprattutto consiste di quattro parti, compreso l'ingrassatore, il motore idraulico, il freno, il tamburo ed il supporto. L'ingrassatore inciuled la valvola unidirezionale dell'equilibrio, il freno e la valvola pilota ad alta pressione.
Le utilizzazioni principali dell'argano sono come segue: in primo luogo, come attrezzatura di sollevamento, è usato per la miniera che solleva, peggiorando il sollevamento e la sospensione (sollevare) che peggiorano le attrezzature e le facilità, cioè, lungo il minerale metallifero dell'asse, il calcolo di sollevamento dello spreco (ganga), il personale di sollevamento, abbassante i materiali, gli strumenti e le attrezzature; In secondo luogo, è usato come attrezzatura di trasporto per scheduler e trasporto sotterranei di minerale metallifero (mietitrice), del minerale metallifero del rastrello dello scavo d'estrazione (scorie) o del materiale da otturazione, rimuovente le colonne, ecc.
L'argano idraulico è pricipalmente più grande argano del carico nominale, in circostanze normali più di 10T all'argano idraulico di progettazione dell'argano 5000T.
La sua struttura pricipalmente è composta di motore idraulico (motore a bassa velocità o ad alta velocità), il freno normalmente chiuso idraulico del multi-disco, la scatola ingranaggi di ingranaggio planetario, la frizione (facoltativa), il tamburo, l'asse di sostegno, la struttura, stampa della corda (facoltativa) ecc. Il motore idraulico ha alta efficienza meccanica, grande coppia di torsione avviantesi e può richiedere secondo la condizione di lavoro di distribuzione di flusso con differente, ancora può progettare secondo i bisogni direttamente integrato nel gruppo della valvola di distribuzione di olio del motore, quali la valvola dell'equilibrio della cinghia, la valvola di sovraccarico, la valvola pilota, controllo ad alta pressione che inverte la valvola o l'altra prestazione del gruppo della valvola, freno, la scatola ingranaggi di ingranaggio planetario ha installato direttamente nel tamburo, il tamburo, l'asse di sostegno, progettazione della struttura secondo i requisiti meccanici, la struttura globale è semplice e ragionevole ed ha abbastanza forza e rigidità. Di conseguenza, questo argano di serie ha le caratteristiche dell'aspetto di piccola dimensione, leggero e bello compatto della struttura, ed ha le caratteristiche di buona sicurezza, di alta efficienza, di grande coppia di torsione avviantesi, di buona operazione a basso rumore ed affidabile a bassa velocità della stabilità, nella prestazione.
Dopo che l'argano è installato, deve essere ispezionato ed ha regolato.
1, trasmissione aperta dell'ingranaggio, dente che lo spazio laterale è 0.42mm, l'area di contatto lungo l'altezza del dente non è di meno di 40%, lunghezza del dente di estensione non è di meno di 50%.
2. Controlli se il sistema di azionamento del freno di lavoro è flessibile ed affidabile e regoli la lacuna fra il ceppo del freno e la ruota di freno non più di 0.7-0.8mm quando liberano il freno.
3. Controlli se il sistema di trasmissione del freno di sicurezza è flessibile ed affidabile e regoli la lacuna fra il ceppo del freno e la ruota di freno non è più di 1.5mm quando il freno è liberato.
4. Controlli se gli apparecchi di controllo del freno di lavoro e del freno di sicurezza sono collegati con il motore principale, cioè, inizi il freno di lavoro del motore principale e fermare il motore principale, il freno di lavoro frenerà e soltanto il freno di sicurezza può avviare il motore principale.
Disegno di profilo del prodotto:
Modello |
Forza di tirata (KN) |
Velocità della corda (m/min) |
Fondo del tamburo Diamete (millimetro) |
Differenza delle pressioni di esercizio (Mpa) |
Capacità della corda (millimetri) |
Diametro della corda d'acciaio (millimetro) |
Modello di motore idraulico |
LBSW-DN10-10-00 |
10 | 0-40 | 250 | 13 | 100 | 10 | C2.5-5.5 |
LBSW-DN12-18-00 | 12 | 0-40 | 250 | 12,5 | 100 | 12 | C2.5-5.5 |
LBSW-DN14-20-00 | 20 | 0-35 | 300 | 12 | 100 | 14 | C2.5-5.5 |
LBSW-DN15-30-00 | 30 | 0-30 | 350 | 14 | 100 | 15 | C3-5.5 |
LBSW-DN22-65-00 | 65 | 0-35 | 550 | 15 | 200 | 22 | C5-5 |
LBSW-DN24-80-00 | 80 | 0-30 | 600 | 16 | 200 | 24 | C5-5.5 |
LBSW-DN30-120-00 | 120 | 0-30 | 750 | 16 | 200 | 30 | C7-5.5 |
LBSW-DN38-180-00 | 180 | 0-30 | 860 | 16 | 200 | 38 | C7-5.5 |
La nostra introduzione della società di tecnologia avanzata in anticipo nel paese ed all'estero, dopo gli anni di ricerca e sviluppo e di miglioramento, nel campo a più strati di sollevamento della corda di fila del cavo metallico del macchinario ha fatto un'innovazione importante,
Nel 2010, la società ha ottenuto il brevetto di produzione di doppio tamburo piegante della scanalatura della corda ed ha fondato la sua propria marca - libbre. Attualmente, la società ha formato un maturo e stabile, il modo di produzione del serializedproduct.
Quando il tipo spaccato pelle del recinto del tamburo è installato, la manica spaccata della pelle del recinto è avvolta sul tamburo slotless liscio e molto attentamente è collegata con il tamburo attraverso i bulloni o la saldatura, di modo che la superficie regolare originale del tamburo fuori della superficie si trasforma nella forma di doppia scanalatura della corda di piegatura di lebus, che è conveniente per l'applicazione di modifica dell'argano o la sostituzione del tamburo.
La nostra fabbrica ha più di 2000 insiemi di attrezzatura avanzata quali fondere, la forgia, l'ingranaggio elaboranti, timbratura della lamiera sottile, rivettare, trattamento termico ed elaborazione meccanica. Negli ultimi anni,
Centro di lavorazione della Germania CW1000, centro di lavorazione di asse di CNC quattro, del legame di cinque assi, perforazione di CNC, grande macchina per la frantumazione fresante dell'ingranaggio di CNC, grande alesaggio del pavimento di CNC e fresatrice,
Saldatura del fascio di elettroni di vuoto, macchina del robot per saldatura di CNC e di 80 rotoli e l'altra attrezzatura di elaborazione avanzata.
