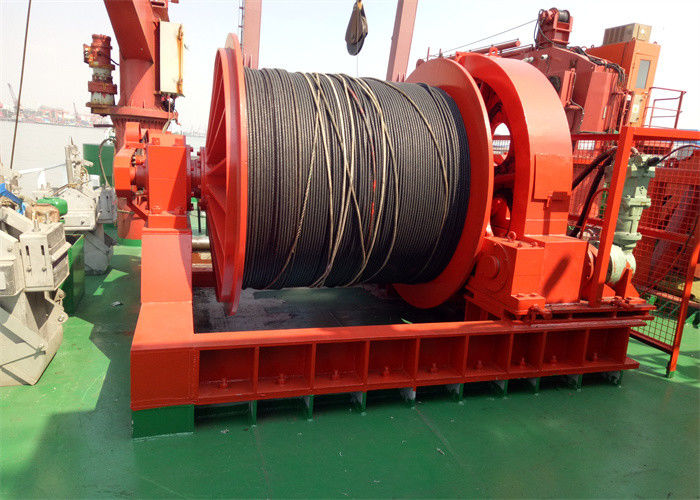

Argano a bassa velocità di potenza idraulica del cavo metallico con il dispositivo di avvolgimento
Argano con la riunione del concetto del dispositivo

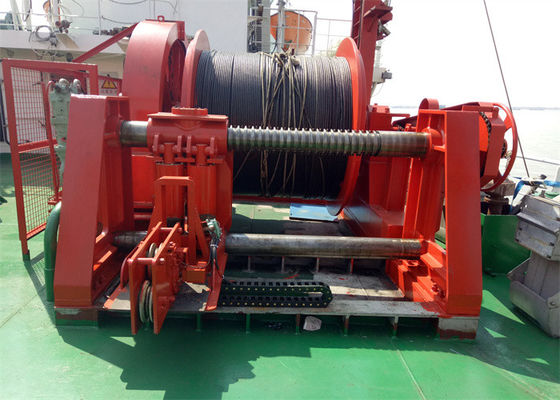

Il dispositivo di avvolgimento è una parte importante di argano di stoccaggio del cavo. I cavi della guida sono ordinato sistemato sul fusto di argano di stoccaggio del cavo. Pricipalmente è composto di vite, di retrattore della corda e di fascio portante. La vite del tamburo per cavi e dell'incastonatore del cavo gira contemporaneamente tramite il dispositivo del comando a catena. La vite è filo bidirezionale ed il cavo è il diametro del cavo. Il retrattore della corda consiste di piccolo rullo, di un deflettore della puleggia, di una puleggia e di un dado del cursore, montati sul fascio sopportante da un piccolo rullo. La rotazione della vite bidirezionale induce il dado del cursore a muoversi a destra e a sinistra lungo l'asse della vite con il retrattore per guidare il cavo. Per evitare piegare la deformazione della vite sotto l'eccessiva pressione, il fascio portante è stato analizzato con forza ed il metodo degli elementi finiti e la sue forza e rigidezza sono state calcolate per soddisfare le richieste.
Attrezzatura del prodotto
La nostra fabbrica ha più di 2000 insiemi di attrezzatura avanzata quali fondere, la forgia, l'ingranaggio elaboranti, timbratura della lamiera sottile, rivettare, trattamento termico ed elaborazione meccanica. Negli ultimi anni, il centro di lavorazione della Germania CW1000, centro di lavorazione di asse di CNC quattro, del legame di cinque assi, perforazione di CNC, grande macchina per la frantumazione fresante dell'ingranaggio di CNC, grande alesaggio del pavimento di CNC e fresatrice, saldatura del fascio di elettroni di vuoto, macchina del robot per saldatura di CNC e di 80 rotoli e l'altra attrezzatura di elaborazione avanzata.
Parametri tecnici
|
Nessun:
|
Diametro di cavo (millimetri) |
Tirando forza (KN) |
Direzione di rotazione |
Diametro del tamburo (millimetri) |
Lunghezza del tamburo (millimetri) |
|
1
|
3~8 |
3~10 |
A mano sinistra, destro |
>160 |
<1000>
|
|
2
|
10~16 |
12~20 |
A mano sinistra, destro |
>320 |
<1000>
|
|
3
|
18~24 |
20~80 |
A mano sinistra, destro |
>480 |
<1000>
|
|
4
|
26~32 |
100~120 |
A mano sinistra, destro |
>640 |
<1000>
|
|
5
|
34~40 |
150~200 |
A mano sinistra, destro |
>800 |
<1000>
|
|
6
|
42~50 |
240~400 |
A mano sinistra, destro |
>1000 |
<1000>
|
Panoramica
|
Nome di prodotto
|
Tamburo dell'argano del cavo |
|
Quantità del tamburo
|
Singolo o doppio |
|

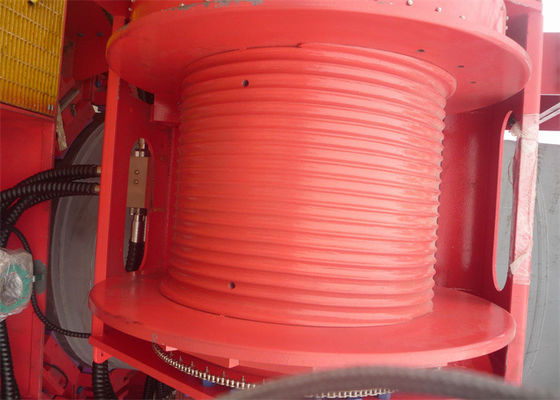

Progettazione del tamburo
|
Libbre di scanalatura o scanalatura a spirale |
|
Materiale
|
Carbonio inossidabile ed acciai legati |
|
Dimensione
|
Personalizzazione |
|
Gamma di applicazione
|
Operazione terminale di estrazione mineraria della costruzione |
|
Alimentazione
|
Elettrico ed idraulico |
|
Capacità della corda
|
100~300M |
Caratteristiche di prodotto:
1. Argano elettrico del cavo metallico d'acciaio con il sistema di avvolgimento
2. La disposizione automatica della corda può essere realizzata
3. Struttura compatta e progettazione ragionevole
4. Tenga sottoporre a tensione del cavo metallico stretto per gli argani & le gru
5. La macchina d'avvolgimento può assicurare una forza della parte posteriore sulla corda per tenere la corda una forza di tensionamento. La macchina d'avvolgimento ed i suoi HPU sono removeable
Dispositivo di avvolgimento:
1. Il dispositivo di bobina della corda dell'argano (argano del dispositivo di avvolgimento) adotta il principio di doppia vite girante per guidare la ruota della corda per muoversi avanti e indietro, è dispositivo di trasmissione meccanico, di facile impiego, sicuro ed affidabile.
2. La corda dell'argano che sistema il dispositivo consiste di sei parti, vale a dire, della parte dell'output di forza motrice, della scatola della trasmissione, della frizione, della parte a spirale della manica, della parte della corda e della base sostenenti.
3. Nel processo di installazione, non richiede qualsiasi parte della trasformazione dell'argano, soltanto deve installare l'ingranaggio esterno dal lato del motore dell'argano, il potere dell'uscita del motore.
Principio dell'azionamento:
Tamburo dell'argano - trasmissione - rotazione della manica della vite - movimento alternativo della ruota della corda.
Introduzione della società
La nostra introduzione della società di tecnologia avanzata in anticipo nel paese ed all'estero, dopo gli anni di ricerca e sviluppo e di miglioramento, nel campo a più strati di sollevamento della corda di fila del cavo metallico del macchinario ha fatto un'innovazione importante,
Nel 2010, la società ha ottenuto il brevetto di produzione di doppio tamburo piegante della scanalatura della corda ed ha fondato la sua propria marca - libbre. Attualmente, la società ha formato un maturo e stabile, il modo di produzione del serializedproduct.
