Capacità di 500 m di funi Vintello per apparecchiature di sollevamento o macchine di trazione

Capacità di 500 m di funi Vintello per apparecchiature di sollevamento o macchine di trazione

Introduzione dell'impresa

La nostra azienda si occupa principalmente di macchinari di sollevamento, macchinari marini, macchinari petroliferi, macchinari per la conservazione dell'acqua, macchinari da costruzione e altre industrie.I principali prodotti sono macchine per la perforazione del petrolio, macchine per il lavoro, macchine per pozzi, tamburo di camion di petrolio e verricello (il barile principale adotta il solco di doppia linea pieghevole libasi) e accessori per attrezzature per l'olio,la mia fabbrica ha più di dieci anni di esperienza di produzione, per risolvere la corda nel processo di avvolgimento della corda, morsi di corda problemi principali.

Il doppio solco di corda pieghevole rende il ripiegamento della corda di filo liscio, il carico distribuito uniformemente tra ogni strato, la pratica ha dimostrato che questa tecnologia prolunga notevolmente la vita utile della corda di filo,i dati mostrano che può prolungare la vita del filo di filo di più del 500%, ridurre i danni alle corde di filo, migliorare la sicurezza e ridurre il tempo di inattività delle apparecchiature meccaniche per la sostituzione delle corde.


Introduzione del prodotto

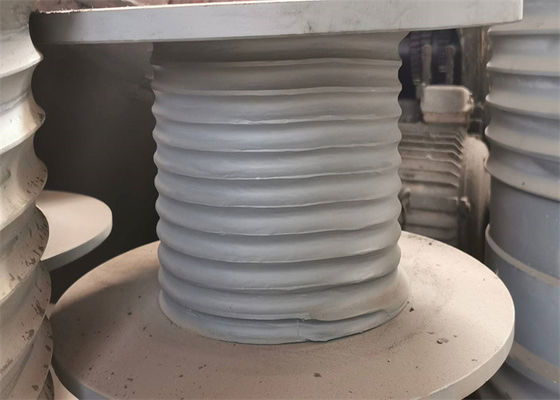

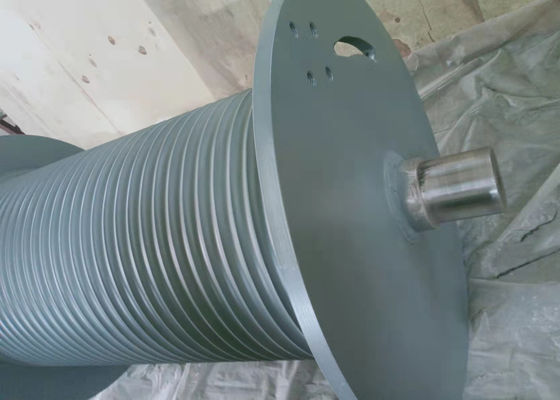

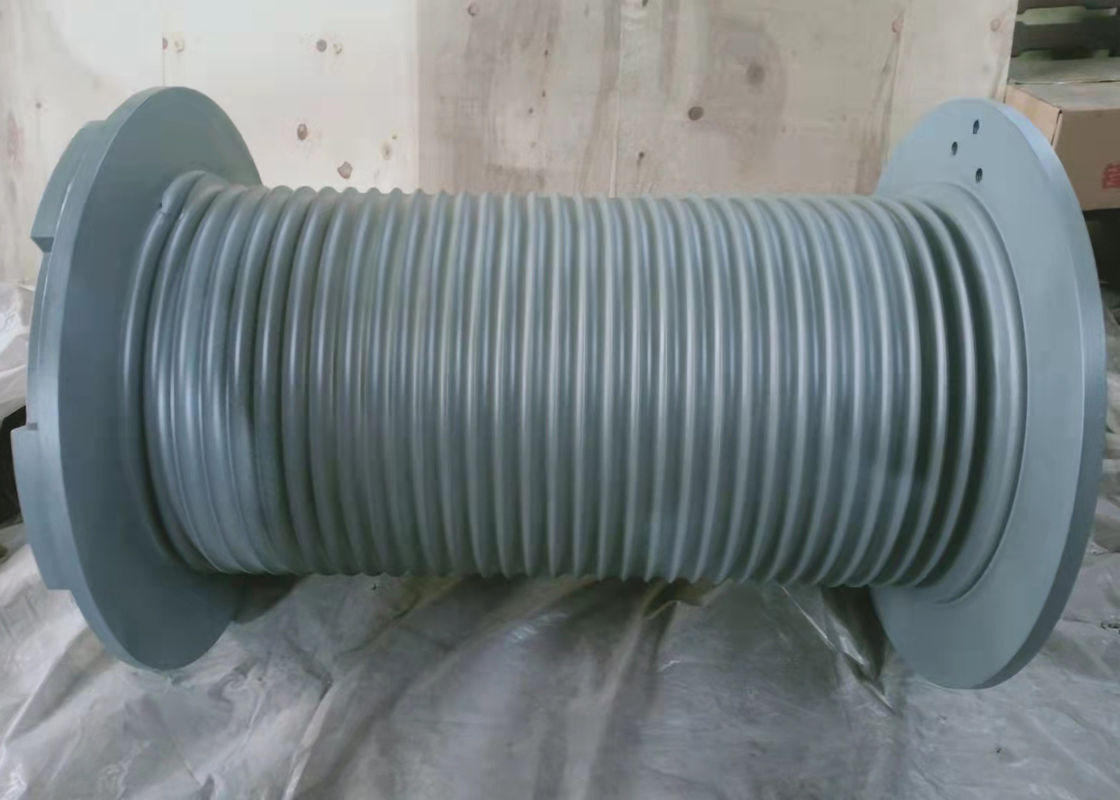

Il tamburo a solco LBS è progettato e prodotto specificamente per soddisfare l'applicazione per la quale viene utilizzato..

Le caratteristiche dei solchi

1. Ha una scanalatura specifica per rendere la bobina della corda ordinata e uniforme su ogni strato.

2Si possono calcolare le forze esatte che la corda impone al tamburo.

3- La bobina è completamente controllata, il che impedisce agli strati inferiori di essere schiacciati o pizzicati dagli strati superiori

4Con il solco,the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.

Parametri di progettazione del tamburo del verricello

1. diametro del tamburo

2Larghezza tra le flange

3. diametro di filo o cavo

4- Direzione di rotazione del filo: sinistra e destra

7. Materiale del tamburo

8. diametro della flange

9. carico di lavoro massimo del filo

10. Capacità massima del filo/cavo

11. L'angolo di posizione del tamburo e della puleggia fissa

12. Modalità di entrata della corda

13Se possibile, fornire disegni dettagliati del tamburo:

Nota: il tamburo è diviso in tipo integrale e tipo diviso, il disegno integrale ha bisogno di elaborazione.

Il diametro interno, il diametro esterno, la lunghezza, il diametro della corda, la direzione della scanalatura della corda (sinistra o destra)

1, il verricello deve essere impostato secondo le prescrizioni del disciplinare, la cui altezza di rete non deve essere inferiore a 2,0 metri, la cui larghezza è di 2,4 metri e la cui profondità è di 2,0 metri.Il percorso lungo l'approvvigionamento d'aria è determinato in base alla situazione effettiva del percorso, e il principio non è quello di non pregiudicare la sicurezza dell'operazione.
2, la costruzione di verricelli per quanto possibile per utilizzare scavo pick, in base al diverso tipo di supporto della strada può essere utilizzato per sostenere capannone di legno o capannone di acciaio.Il supporto della rete di ancoraggio viene utilizzato quando il tetto è intatto, e il supporto di impalcature viene utilizzato quando il tetto è rotto
3, 11,4KW piccola fondazione di verricello dovrebbe utilizzare versamento di calcestruzzo, la sua specifica di base è di 1,0 × 1,0 × 1,0 metri. cemento calcestruzzo, sabbia, pietra (pezzi di semi di melone) rapporto di miscela di 1:2:2; il rapporto di acqua-cemento è 0.4.
4, il verricello utilizzato supporto di impalcatura, dall'esterno al telaio, tra il capanno e il capanno con supporto di legno o barra di trazione collegato in un intero, vita, aiutare a essere rigido di nuovo solido.La distanza tra i capannoni non deve superare 0.7 m. Quando viene utilizzato un supporto per la maglia di ancoraggio, la distanza tra le file di bulloni è di 800 × 800 mm.
5. Il motore del verricello deve essere installato nel lato interno del piccolo nido del verricello e lo spazio di funzionamento non deve essere inferiore a 0,8 metri; il pulsante di funzionamento è sullo scaffale,e l'interruttore sia posizionato in modo ordinato e non ostacoli il funzionamento del personale.
6, altre disposizioni conformemente alle procedure operative.

Struttura del disegno

Tecnica di lavorazione
