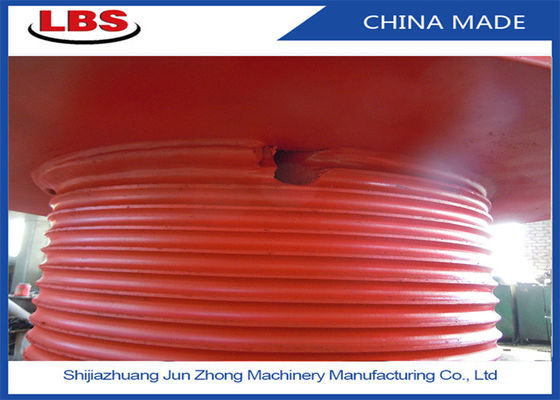

Olio che attrezza la scanalatura principale delle libbre del acciaio al carbonio del tamburo dell'argano della corda della parte

Il acciaio al carbonio principale della parte dell'argano di Riging dell'olio libbre scanala il tamburo dell'argano del cavo metallico

Le libbre tamburellano è un genere di forma della scanalatura adatto a bobina a più strati del cavo metallico introdotta dall'estero. Poiché questo genere di scanalatura della corda è tenuto parallelo al fronte dell'estremità della flangia nella maggior parte delle sezioni della direzione circonferenziale del tamburo e soltanto interseca con il fronte dell'estremità della flangia in una sezione molto piccola, la scanalatura della corda deve essere girata, quindi il nome «scanalatura piegante della corda».

Gli anni di uso pratico indicano che questo genere di struttura speciale della scanalatura della corda del tamburo, può risolvere bene il problema del cavo di estrazione a più strati del cavo metallico circa il doppio sistema piegato della scanalatura del cavo, per assicurarsi che l'a più strati sul cavo di estrazione del tamburo completamente in questione in e per srotolare uniformemente la bobina e possono notevolmente prolungare il tempo di impiego del cavo metallico, il sistema è ancora il metodo più efficace ed il più perfetto. Gli esami hanno provato che il tamburo di Lebus può prolungare la durata del cavo metallico più da di 500% con la scanalatura della corda che abbina le specifiche del cavo metallico.

l'uso dell'ambiente:

1. L'uso all'aperto è permesso;

2. L'altitudine non supera 2000M;

3. Temperatura ambiente -30℃ ~ +65℃;

4. È permesso lavorare negli stati della pioggia, della spruzzata e della polvere.

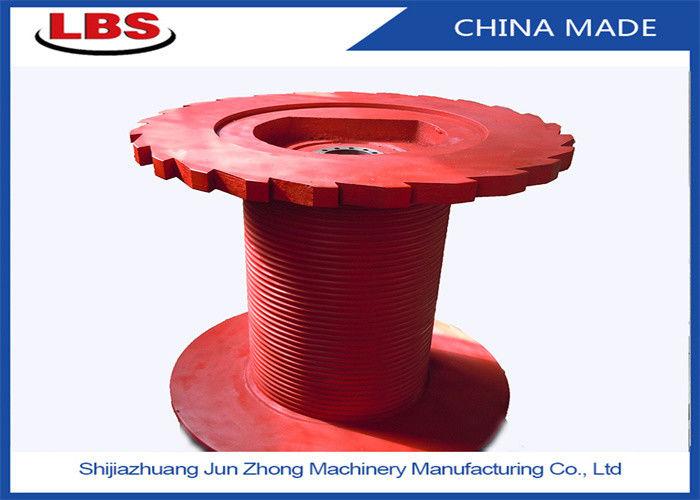

Questi libbre annaspano modello è: LBSZ1080-1300

Rappresenta il diametro del Ribas che il tamburo è 1080mm, la lunghezza è 1300mm,

Fornisca al cavo metallico che pone il servizio, nel sito il collegamento della catena del cavo metallico dell'argano della nave o la piattaforma di produzione, cavo di collegamento della gru che pone l'operazione, per proteggere meglio il cavo metallico.

Il tamburo dell'argano è una parte importante di argano dell'impianto offshore, tamburo dell'argano

Un'estremità del cavo metallico arrotolato è riparata all'incavo di corda del tamburo tramite una clip di corda ed all'altra estremità

La ruota della guida dell'automobile del cielo è presentata nel gruppo della puleggia del carrello ed il gruppo della puleggia del carrello è installato

Fornito delle corde dei ganci, dei rubinetti e dell'asta di perforazione. Quando l'argano funziona, è arrotolato

Il cavo metallico d'acciaio sul tamburo realizza l'azione di avvolgimento e di liberazione della corda con la rotazione positiva e negativa del tamburo

Il tamburo sopporta la tensione veloce della corda del cavo metallico e la struttura del tamburo deve incontrare la forza

Fuori, ma anche assicurarsi che il cavo metallico che avvolge ordinatamente.

Con lo sviluppo degli argani della trivellazione petrolifera negli ultimi decenni, gli argani compaiono di più

La forma della trasmissione e la forma della struttura, ma la regola del cavo di estrazione del tamburo dell'argano non è cambiamento, la nostra società hanno sviluppato la scanalatura della corda di LEBUS presenta gli ovvi vantaggi. Linea forma della scanalatura della corda di LEBUS la doppia, adatta a bobina a più strati, può efficacemente ridurre o evitare il fenomeno di disordine del cavo metallico d'acciaio. Nel processo di progettazione del tamburo dei drawworks, il tamburo dei drawworks ha una vasta gamma d'apertura piccola, la selezione inferiore del diametro, posizione del blocchetto di guida, la struttura dell'incavo di corda, il gioco della scanalatura della corda, scanalatura della corda l'angolo a spirale della sezione parallela e la sezione rampicante colpirà l'effetto della bobina della corda del tamburo, becauset questo, lo studio sulla struttura del tamburo dell'argano e le caratteristiche, contribuiranno a ridurrsi o eviteranno il fenomeno disordinato della corda del tamburo dell'argano del campo del giacimento di petrolio, prolungare l'uso di vita del tamburo e del cavo metallico.

Caratteristiche: Le libbre raddoppiano le scanalature della corda del popolare sono composte di scanalature diritte della corda e di scanalature diagonali della corda per ogni giro del tamburo e la posizione delle scanalature diritte della corda e delle scanalature diagonali della corda per ogni giro è esattamente la stessa. Quando il cavo metallico è arrotolato negli strati multipli, la posizione del punto di transizione dell'incrocio fra il cavo metallico superiore ed il cavo metallico più basso è riparata attraverso la scanalatura diagonale della corda, di modo che l'incrocio del cavo metallico superiore è completato nella sezione diagonale. Nel segmento diritto della scanalatura della corda, il cavo metallico superiore completamente cade nella scanalatura costituita da due cavi metallici più bassi, formanti la linea contatto fra le corde, di modo che il contatto fra i cavi metallici superiori e più bassi è stabile. Quando la corda è restituita, dell'anello di conservazione di punto con la flangia di ritorno ad entrambe l'estremità del tamburo è usato per guidare la corda per scalare uniformemente e ritornare, evitare la corda disordinata causata il taglio della corda e schiacciandosi, di modo che la corda è sistemata ordinatamente ed uniformemente transizione allo strato superiore e realizzano la bobina a più strati.

Vantaggi: Le libbre di piegatura di scanalatura della corda, risolvono la corda nel corso della corda disordinata del cavo di estrazione, problemi principali mordaci della corda. La scanalatura piegante della corda rende la bobina del cavo metallico regolare, il carico distribuito uniformemente fra gli strati, questa tecnologia notevolmente prolunga il tempo di impiego del cavo metallico, può prolungare la durata del cavo metallico di più di 500%, riducono il danno del cavo metallico, migliorare la sicurezza dell'operazione dell'attrezzatura e ridurre l'attrezzatura meccanica per il problema di arresto della sostituzione della corda.

Le caratteristiche delle scanalature

1. Ha specificamente scanalatura per fare il cavo metallico che avvolge la forza ordinata ed uniforme su ogni strato.

2. Può essere calcolato le forze esatte che la corda ha imposto al tamburo.

3. L'avvolgimento è completamente sotto controllo, che impedisce gli strati di fondo che sono schiacciati o pizzicati dagli strati superiori

4. Con la scanalatura, la scanalatura continua nel tamburo è parallela alla flangia eccezione fatta per due punti dell'incrocio su ogni Revelution in cui la scanalatura si muove attraverso il passo mezzo del tamburo per dare un passo di tirata di movimento per ogni passo.

Parametri progettuali del tamburo dell'argano del cavo metallico

1. Diametro del tamburo

2. Larghezza fra le flange

3. Cavo metallico o diametro del cavo

4. Direzione di rotazione del cavo metallico: a destra e a sinistra

7. Materiale del tamburo

8. Diametro della flangia

9. Carico di lavoro massimo del cavo metallico

10. La capacità massima del cavo metallico/cavo

11. L'angolo di posizione del tamburo e della puleggia fissa

12. Modo dell'entrata della corda

13. Se possibile, fornisca i disegni dettagliati del tamburo:

Nota: Il tamburo è diviso in tipo integrale e nel tipo di spaccatura, l'elaborazione di disegno di bisogno integrale.

Il diametro interno di bisogno spaccato, diametro esterno, lunghezza, il diametro del cavo metallico, la direzione della scanalatura della corda (sinistro o giusto)

Secondo la situazione attuale del tamburo e dell'argano pieganti della scanalatura della corda prodotti dalla nostra fabbrica, le industrie che si sono applicate con successo sono come segue:
1. macchinario del marinaio: argano della gru del petrolio marino, argano di attracco, rimorchiando argano, rimorchiante l'argano del cavo, argano dell'ancora, argano idrologico
2. industria petrolifera: impianto di perforazione della trivellazione petrolifera, petrolio che registrano l'argano dell'automobile, macchina di workover dell'olio, macchina buona, argano del camion dell'olio, ecc
3. macchina di sollevamento: gru, argano della gru a torre, argano della gru a cavalletto, argano della gru cingolata, argano della gru della gomma
4. macchinario di costruzione: argano di costruzione di pulizia della parete, singolo argano del tamburo, doppio argano del tamburo
5. L'altro macchinario di costruzione: argano del cavo, gru a torre, piledriver, argano elettrico-idraulico
6. macchinario minerario: argano della spedizione, argano della trazione, argano propenso, ecc

Struttura del profilo del disegno

Tecnica di trattamento
