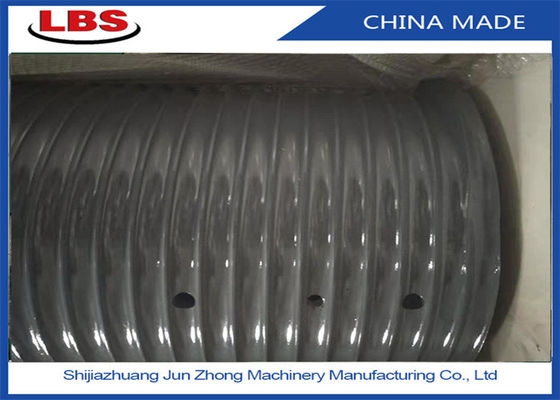

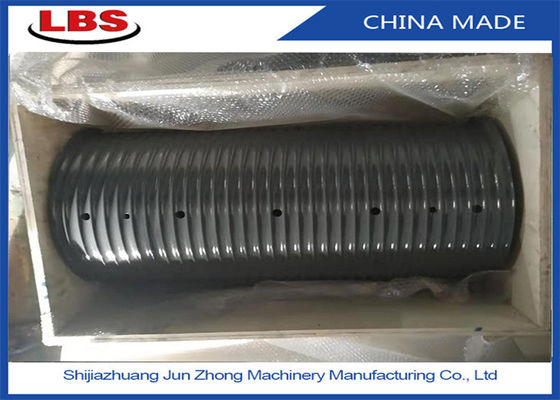

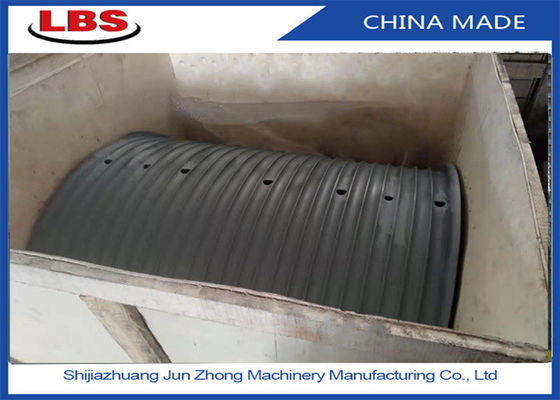

Parti di sollevamento Lbs tamburo di corda di verricello con maniche in nylon polimero o in acciaio

Parti di sollevamento Lbs tamburo di corda di verricello con maniche in nylon polimero o in acciaio

Il tamburo LBS è un tipo di forma a scanalatura adatta per l'avvolgimento a più strati di una corda di filo introdotta dall'estero.Perché questo tipo di scanalatura di corda è mantenuto parallelo con la faccia fine flange nella maggior parte delle sezioni della direzione circonferenziale tamburo, e si interseca solo con la faccia finale della flangia in una sezione molto piccola, la scanalatura della corda deve essere girata, da cui il nome "scanalatura della corda pieghevole".

Anni di utilizzo pratico dimostrano che questo tipo di speciale struttura di scanalatura della corda del tamburo, può risolvere bene il problema della corda di filo multi-livello di avvolgimento della corda su doppio sistema di slot cordone ripiegato,per assicurare che il multicapa sulla corda di avvolgimento del tamburo completamente coinvolto e rotolare il rullo senza intoppi, e può prolungare notevolmente la vita di servizio del filo, il sistema è ancora il metodo più efficace e il più perfetto.I test hanno dimostrato che il tamburo Lebus può prolungare la vita della corda di filo di più del 500% con il solco della corda corrispondente alle specifiche della corda di filo.

l'utilizzo dell'ambiente:

1. è consentito l'uso all' aperto;

2. L'altitudine non supera i 2000 m;

3. temperatura ambiente -30°C ~ +65°C;

4È autorizzato a funzionare in condizioni di pioggia, spruzzo e polvere.

Questo modello di bobina LBS è: LBSZ1080-1300

Rappresenta il diametro del tamburo Ribas è 1080mm, la lunghezza è 1300mm,

Fornire un servizio di posa di funi, nel sito con la connessione della catena di funi del verricello della nave o della piattaforma di perforazione, operazione di posa del cavo di collegamento della gru, per proteggere meglio la funa.

Tambo di verricello è una parte importante della piattaforma petrolifera verricello, tamburo di verricello

Una estremità della corda di filo di ferita è fissata alla presa della corda del tamburo attraverso una pinza di corda, e l'altra estremità

La ruota guida della carrozza cielo è introdotto nel gruppo di trolley puleggia, e il gruppo di trolley puleggia è installato

Quando il verricello funziona, è avvolto

La corda di filo d'acciaio sul tamburo realizza l'azione di avvolgimento e rilascio della corda attraverso la rotazione positiva e negativa del tamburo

Il tamburo sopporta la tensione della corda veloce della corda di filo, e la struttura del tamburo deve soddisfare la resistenza

Fuori, ma anche per assicurarsi che il filo di filo si avvolga ordinatamente.

Con lo sviluppo dei verricelli per la perforazione di petrolio negli ultimi decenni, i verricelli appaiono sempre più

La forma della trasmissione e la forma della struttura, ma la regola della corda di avvolgimento del tamburo del verricello non è cambiata, la nostra azienda ha sviluppato il solco di corda LEBUS ha ovvi vantaggi.LEBUS forma a doppia linea di scanalatura della corda, adatta per l'avvolgimento a più strati, può efficacemente ridurre o evitare il fenomeno di disordine del filo d'acciaio.il tamburo di trazione ha un ampio raggio di apertura piccolo, scelta del diametro inferiore, posizione del blocco guida, struttura della presa della corda, spaziatura tra le scanalature della corda,la spirale angolo della sezione parallela e la sezione di arrampicata influenzerà l'effetto bobina corda avvolgimentoIn questo modo, lo studio della struttura e delle caratteristiche del tamburo del verricello, contribuirà a ridurre o evitare il fenomeno del tamburo di sollevamento del campo petrolifero disordinato, prolungando l'uso del filo e la vita del tamburo.

Caratteristiche: le scanalature a corda a doppia piega LBS sono composte da scanalature a corda dritte e da scanalature a corda diagonali per ciascun giro del tamburo,e la posizione delle scanalature di corda dritte e delle scanalature di corda diagonali per ogni giro è esattamente la stessaQuando il filo è avvolto in più strati, la posizione del punto di passaggio di incrocio tra il filo superiore e il filo inferiore è fissata attraverso la scanalatura diagonale del filo.in modo che l'attraversamento della corda di filo superiore è completato nella sezione diagonale. nel segmento del solco della corda retta, la corda superiore cade completamente nel solco formato da due corde inferiori, formando un contatto lineare tra le corde,in modo che il contatto tra le corde di filo superiore e inferiore sia stabileQuando la corda viene riportata, l'anello di ritenuta del passo con flange di ritorno alle due estremità del tamburo viene utilizzato per guidare la corda per salire e tornare senza intoppi.evitare la corda disordinata causata dal taglio e dalla stretta della corda, in modo che la corda sia disposta in modo ordinato e transito liscio allo strato superiore, e realizzare avvolgimento multi-strato.

I vantaggi: LBS solco pieghevole della corda, risolvere la corda nel processo di avvolgimento della corda disordinata corda, morsi di corda problemi principali.il carico distribuito uniformemente tra gli strati, questa tecnologia prolunga notevolmente la durata di vita del filo di filo, può prolungare la vita del filo di filo di più del 500%, ridurre il danno del filo di filo,migliorare la sicurezza del funzionamento delle attrezzature, e ridurre l'attrezzatura meccanica per la sostituzione della corda problema di arresto.

Quando viene installata la pellicola di recinzione a tamburo di tipo diviso, il manico della pellicola di recinzione diviso è avvolto sul tamburo liscio senza fessure ed è strettamente collegato al tamburo tramite bulloni o saldatura,in modo che la superficie liscia originale del tamburo al di fuori della superficie diventa la forma di lebus doppio solco di corda pieghevole, che è conveniente per l'applicazione di una modifica del verricello o la sostituzione del tamburo.

Il tamburo di scanalatura della corda LBS richiede anche determinate condizioni di funzionamento.che è l'angolo tra il filo di filo dal rullo alla prima puleggia fissaIn generale, l'angolo di deflessione non deve essere superiore a 1,5° e inferiore a 0,5°.ma è bene ricordare questa statistica generaleL'angolo di deflessione ottimale dipende anche dal carico, dalla struttura del cavo e dalla velocità di sollevamento.la distanza tra il filo e il punto centrale del tamburo non deve essere superiore a 260 mm (520 mm tra le due flange). 9 Q2 ` 2 L! per i rulli a scanalatura LBS, se l'angolo di deflessione supera il range raccomandato,una corda speciale chiamata compensatore d'angolo può essere utilizzato per rilassarsi e essere danneggiato estrudendo o torcendo la corda di filo esterno sulla scanalatura

Struttura del disegno

Tecnica di lavorazione
