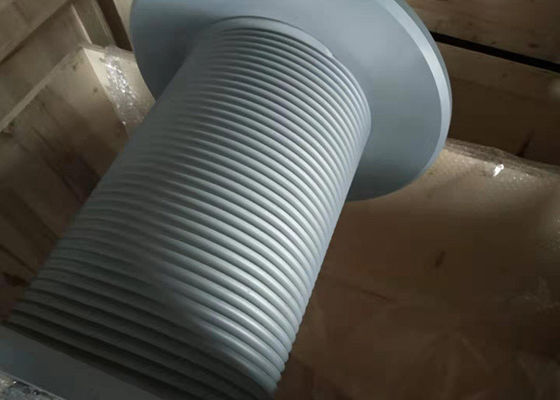

La parte principale d'organizzazione idraulica della gru dell'attrezzatura del tamburo di cavo metallico di CCS ha scanalato l'acciaio

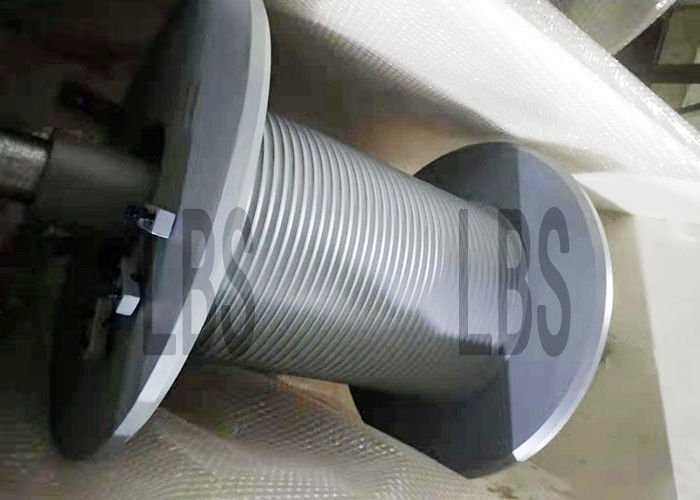

Tamburo d'acciaio scanalato del cavo metallico della parte principale della gru dell'attrezzatura di ingegneria idraulica

1. Acciaio strutturale al carbonio: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. Acciaio bassolegato ad alta resistenza: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. Acciaio strutturale legato: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. Materiali polimerici, materiali in fibra e materiali in nylon poliammidico.
5. Materiali in acciaio inossidabile, materiali in alluminio, ecc.
Il materiale del prodotto può essere selezionato in base alla richiesta del cliente

Innanzitutto, la fune metallica non viene risolta prima del sollevamento e la fune metallica viene controllata da sola e la fune metallica con una percentuale maggiore di fune rotta deve essere sostituita in tempo.In secondo luogo, fai un buon lavoro nel fissare il verricello, la base del verricello è instabile e il verricello è soggetto a spostamenti durante il sollevamento.Mostra corde.In terzo luogo, durante il sollevamento, aderire alla fune metallica e al tamburo in un angolo di 90 gradi.Quanto sopra serve per evitare il metodo del caos della fune metallica del piccolo argano.Ci sono molte parti sul verricello.L'effetto di parti diverse è diverso e il metodo di risposta all'errore sarà diverso

l'uso dell'ambiente:

1. È consentito l'uso all'aperto;

2. L'altitudine non supera i 2000M;

3. Temperatura ambiente -30℃ ~ +65℃;

4. È consentito lavorare in condizioni di pioggia, spruzzi e polvere.

Questo modello di mulinello LBS è: LBSZ1080-1300

Rappresenta il diametro del tamburo Ribas è 1080 mm, la lunghezza è 1300 mm,

Fornire il servizio di posa della fune metallica, nel sito con il collegamento della catena della fune metallica dell'argano della nave o l'impianto di perforazione, l'operazione di posa del cavo di collegamento della gru, per proteggere meglio la fune metallica.

Il tamburo del verricello è una parte importante del verricello della piattaforma petrolifera, tamburo del verricello

Un'estremità della fune metallica avvolta è fissata alla presa della fune del tamburo tramite un fermaglio e l'altra estremità

La ruota guida della sky car viene introdotta nel gruppo puleggia del carrello e il gruppo puleggia del carrello viene installato

Dotato di ganci, rubinetti e stringhe di tubi di perforazione.Quando l'argano funziona, è avvolto

La fune d'acciaio sul tamburo realizza l'azione di avvolgimento e rilascio della fune attraverso la rotazione positiva e negativa del tamburo

Il tamburo sopporta la tensione rapida della fune metallica e la struttura del tamburo deve soddisfare la forza

All'esterno, ma anche per garantire che la fune metallica si avvolga ordinatamente.

Con lo sviluppo degli argani per trivellazione petrolifera negli ultimi decenni, gli argani appaiono di più

La forma della trasmissione e la forma della struttura, ma la regola della fune di avvolgimento del tamburo del verricello non è cambiata, la nostra azienda ha sviluppato la scanalatura della fune LEBUS presenta evidenti vantaggi.La forma a doppia linea della scanalatura della corda LEBUS, adatta per l'avvolgimento multistrato, può ridurre o evitare efficacemente il fenomeno del disordine della corda del filo d'acciaio.Nel processo di progettazione del tamburo di traino, il tamburo di traino ha un ampio intervallo di apertura Piccola, selezione del diametro inferiore, posizione del blocco guida, struttura della presa della fune, spaziatura della scanalatura della fune, scanalatura della fune l'angolo a spirale della sezione parallela e la sezione di arrampicata influenzare l'effetto dell'avvolgimento della fune del tamburo, perché questo, lo studio della struttura e delle caratteristiche del tamburo del verricello, contribuirà a ridurre o evitare il fenomeno della fune disordinata del tamburo del paranco del campo petrolifero, prolungare l'uso della fune metallica e la durata del tamburo.

Quando è installata la pelle del recinto del tamburo di tipo diviso, il manicotto della pelle del recinto diviso è avvolto sul tamburo liscio senza fessure ed è strettamente collegato al tamburo tramite bulloni o saldature, in modo che la superficie liscia originale del tamburo all'esterno della superficie diventi la forma della scanalatura della fune pieghevole doppia lebus, che è conveniente per l'applicazione della modifica del verricello o della sostituzione del tamburo.

1) Diametro fune o cavo (mm)
2) Il diametro del tamburo principale (mm)
3) Larghezza tra le flange (mm)
4) Lunghezza della fune o del cavo da sistemare
5) Materiale e requisiti del tamburo
6) Carico massimo di esercizio su fune o fune
7) Direzione di ingresso della fune metallica
8) Tipo di entrata della corda
9) Distanza dalla puleggia fissa e posizione tra le flange
10) Diametro esterno delle flange

1. L'industria petrolifera: impianto di perforazione petrolifera, paranco del trattore petrolifero, impianto di perforazione del petrolio, argano dell'unità di pompaggio montato su rimorchio, ecc
2. Macchinari per gru: la macchina per il sollevamento del ponte, la gru a torre
3. Il paranco: costruzione di una macchina per pulire la parete, bobinatrice
4. Macchinari di ingegneria: gru a torre, impilatrice
5. Macchinari marini: argano per gru petrolifere offshore, traini e paranchi

Prima introduzione delle tecniche avanzate in patria e all'estero, dopo anni di ricerca e sviluppo, la nostra azienda ha fatto un importante passo avanti nel campo dell'avvolgimento multistrato delle macchine di sollevamento e ha ottenuto il brevetto di produzione della scanalatura LBS nel 2010. Nel frattempo abbiamo creato il nostro marchio -LBS.Al presente, l'azienda ha formato una modalità di produzione stabile e serializzata.

Delineare la struttura del disegno

Tecnica di elaborazione
