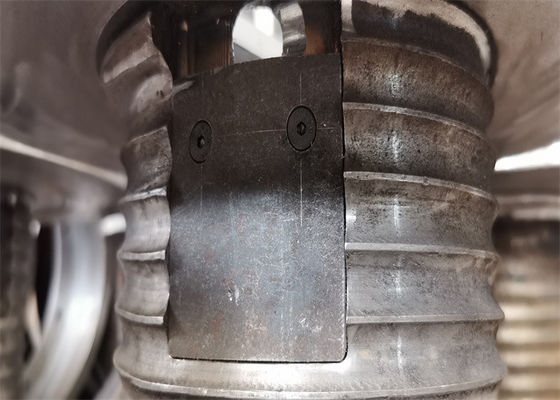

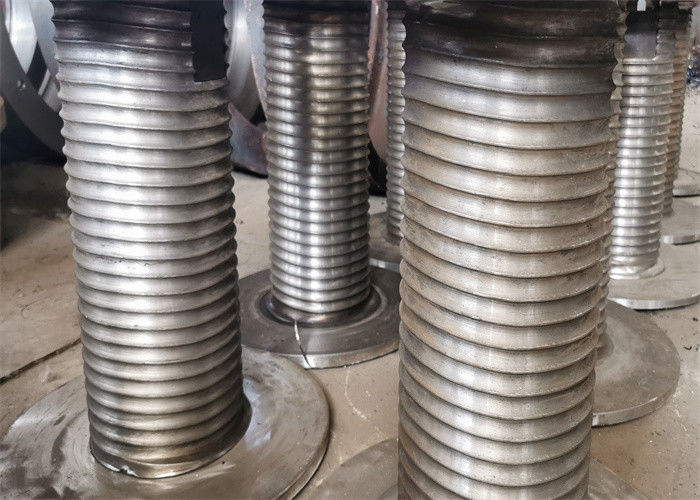

Tamburo di bobina del cavo metallico del diametro di acciaio al carbonio 8mm

Tamburo dell'argano del cavo metallico scanalato diametro del acciaio al carbonio 8mm per la gru estraente

L'argano è una piccola ed attrezzatura di sollevamento leggera (vedere macchina di sollevamento) con il cavo metallico o la catena di bobina per sollevare o tirare gli oggetti pesanti, anche conosciuti come l'argano. L'argano può essere utilizzato da solo, può anche essere usato come componenti della macchina di sollevamento di sollevamento, della costruzione di strade e della miniera, a causa dell'operazione semplice, grande bobina della corda, facile muoversi ed ampiamente usato. Un argano inoltre è conosciuto come argano. Il prodotto ha alta versatilità, struttura compatta, sollevamento di piccola dimensione, leggero, pesante, di facile impiego e trasferimento, è ampiamente usato nella costruzione, ingegneria di tutela dell'acqua, silvicoltura, estrazione mineraria, molo ed altri materiali sollevanti o resistenza piana, ma anche può essere usato come linea moderna attrezzatura sostenente dell'operazione automatica di controllo elettronico.

Il tamburo dell'argano è una parte importante di argano dell'impianto offshore, tamburo dell'argano

Un'estremità del cavo metallico arrotolato è riparata all'incavo di corda del tamburo tramite una clip di corda ed all'altra estremità

La ruota della guida dell'automobile del cielo è presentata nel gruppo della puleggia del carrello ed il gruppo della puleggia del carrello è installato

Fornito delle corde dei ganci, dei rubinetti e dell'asta di perforazione. Quando l'argano funziona, è arrotolato

Il cavo metallico d'acciaio sul tamburo realizza l'azione di avvolgimento e di liberazione della corda con la rotazione positiva e negativa del tamburo

Il tamburo sopporta la tensione veloce della corda del cavo metallico e la struttura del tamburo deve incontrare la forza

Fuori, ma anche assicurarsi che il cavo metallico che avvolge ordinatamente.

Con lo sviluppo degli argani della trivellazione petrolifera negli ultimi decenni, gli argani compaiono di più

La forma della trasmissione e la forma della struttura, ma la regola del cavo di estrazione del tamburo dell'argano non è cambiamento, la nostra società hanno sviluppato la scanalatura della corda di LEBUS presenta gli ovvi vantaggi. Linea forma della scanalatura della corda di LEBUS la doppia, adatta a bobina a più strati, può efficacemente ridurre o evitare il fenomeno di disordine del cavo metallico d'acciaio. Nel processo di progettazione del tamburo dei drawworks, il tamburo dei drawworks ha una vasta gamma d'apertura piccola, la selezione inferiore del diametro, posizione del blocchetto di guida, la struttura dell'incavo di corda, il gioco della scanalatura della corda, scanalatura della corda l'angolo a spirale della sezione parallela e la sezione rampicante colpirà l'effetto della bobina della corda del tamburo, becauset questo, lo studio sulla struttura del tamburo dell'argano e le caratteristiche, contribuiranno a ridurrsi o eviteranno il fenomeno disordinato della corda del tamburo dell'argano del campo del giacimento di petrolio, prolungare l'uso di vita del tamburo e del cavo metallico.

La doppia scanalatura piegante della corda rende la bobina del cavo metallico regolare, carica distribuito uniformemente fra ogni strato, la pratica ha provato che questa tecnologia notevolmente prolunga il tempo di impiego del cavo metallico, manifestazioni di dati che possono prolungare la durata del cavo metallico più di 500%, ridurre il danno del cavo metallico, migliorare la sicurezza e ridurre l'attrezzatura meccanica per il tempo morto della sostituzione della corda.

Introduzione di prodotto

Le libbre hanno scanalato il tamburo dell'argano è destinata e prodotta specificamente ad incontrare la domanda di quale è usato. Secondo il diametro della corda, lunghezza e tipo di costruzione, possiamo confermare il modello della scanalatura.

Le caratteristiche delle scanalature

1. Ha specificamente scanalatura per fare il cavo metallico che avvolge la forza ordinata ed uniforme su ogni strato.

2. Può essere calcolato le forze esatte che la corda ha imposto al tamburo.

3. L'avvolgimento è completamente sotto controllo, che impedisce gli strati di fondo che sono schiacciati o pizzicati dagli strati superiori.

4. Con la scanalatura, la scanalatura continua nel tamburo è parallela alla flangia eccezione fatta per due punti dell'incrocio su ogni revelution dove la scanalatura si muove attraverso il passo mezzo del tamburo per dare un passo di tirata di movimento per ogni passo.

Parametri progettuali del tamburo dell'argano del cavo metallico

1. Diametro del tamburo

2. Larghezza fra le flange

3. Cavo metallico o diametro del cavo

4. Direzione di rotazione del cavo metallico: a destra e a sinistra

7. Materiale del tamburo

8. Diametro della flangia

9. Carico di lavoro massimo del cavo metallico

10. La capacità massima del cavo metallico/cavo

11. L'angolo di posizione del tamburo e della puleggia fissa

12. Modo dell'entrata della corda

13. Se possibile, fornisca i disegni dettagliati del tamburo

Nota: Il tamburo è diviso in tipo integrale e nel tipo di spaccatura, l'elaborazione di disegno di bisogno integrale.

Il diametro interno di bisogno spaccato, diametro esterno, lunghezza, il diametro del cavo metallico, la direzione della scanalatura della corda (sinistro o giusto)

Struttura del profilo del disegno

Tecnica di trattamento
