La gru marina offshore parte l'azionamento della staffa per l'argano della linea di spazzata
Caratteristiche del prodotto

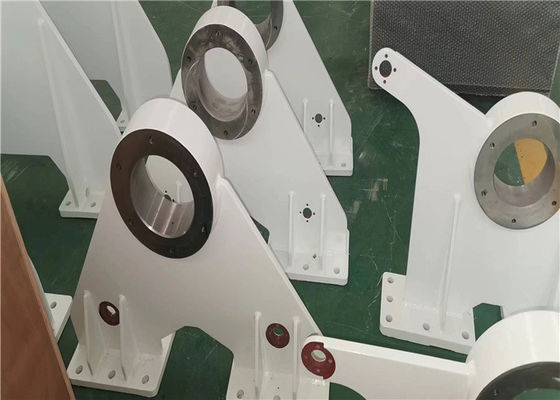

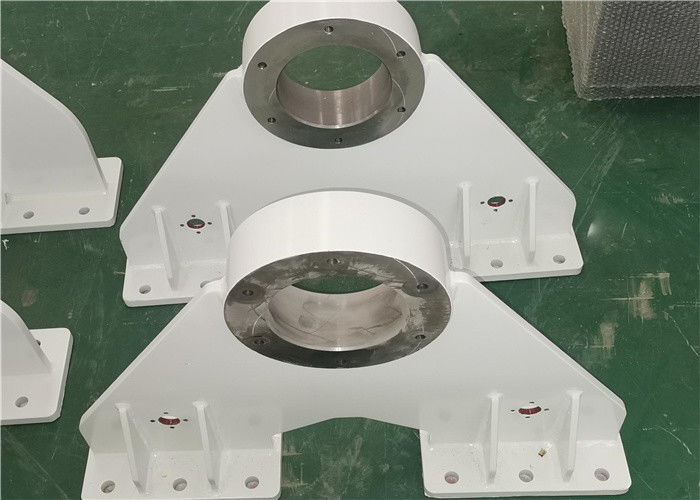

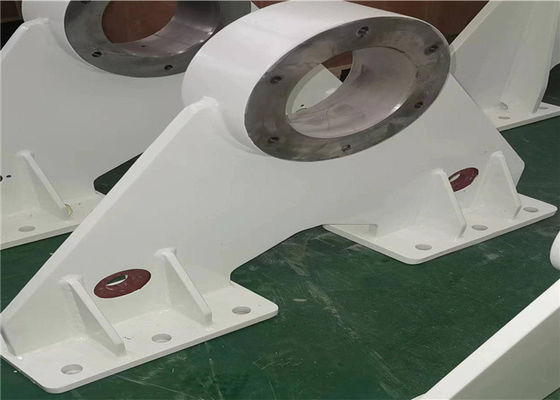

Nome del prodotto: Staffa per parti di gru marine offshore - Guida per verricello Sweep Line
Altro nome: azionamento della staffa del verricello marino.
Norma: NS-ISO 13920BF
Tipo di imbracatura: cavo o filo
potenza: elettr
colore:Inertano 990 Blu bianco
Corda: 100-1000 mm
Diametro della corda: 3-199 mm
Tolleranza Generale: NS-ISO 13920BF
La nostra azienda serve principalmente macchine di sollevamento, macchine marine, macchine petrolifere, macchine per la conservazione dell'acqua, possiamo produrre argani e tutte le parti in acciaio per argani.
Altre caratteristiche
1. I nostri prodotti presentano i vantaggi di una struttura compatta, leggera, sicura e facile da usare.
2. I nostri prodotti sono utilizzati per il sollevamento generale, il trasporto e altri lavori in macchinari per ponti marini, porto, petrolio, trapano, macchinari per l'ingegneria, miniere, esplorazione geologica e macchinari per l'edilizia e così via.
3. I prodotti sono progettati e fabbricati secondo API Spec 7K "Specifiche per attrezzature di perforazione".
4. Alta produttività lavorativa iniziale.
5. Funzionamento affidabile con poco rumore.
Composizione strutturale
| Q/TÀ |
ARTICOLO |
DESCRIZIONE |
DESCRIZIONE TECNICA |
MATERIALE |
MASSA |
|
| 1 |
1 |
Piatto |
PL30 |
S355J2+N |
146,68 kg |
|
| 2 |
2 |
Piatto |
PL25 |
S355J2+N |
11,23 kg |
|
| 1 |
3 |
Piatto |
PL25 |
S355J2+N |
18,63 kg |
|
| 1 |
4 |
Piatto |
PL20 |
S355J2+N |
18,63 kg |
|
| 2 |
5 |
Piatto |
PL20 |
S355J2+N |
4,25 kg |
|
| 1 |
6 |
Tubo quadrato |
w300* H300 *T12 *L1250 |
S355J2H |
26,26 kg |
|
Preparazione e taglio dell'acciaio
Il taglio e la smussatura dei materiali devono essere eseguiti mediante taglio termico o lavorazione meccanica.
I bordi tagliati termicamente devono essere rettificati per risuonare il metallo prima della saldatura.
Tutti i bordi taglienti, gli angoli e la zona di polimerizzazione devono essere arrotondati a R=2,5 mm.
L'acciaio inossidabile deve essere macinato, quindi trattato con acido e pulito prima dell'uso.
Applicazione
1. Macchinario marino offshore: argano offshore della gru petrolifera, argano di ormeggio, argano di trazione, argano a guida umana, argano dell'ancora, argano idraulico
2. Macchinari di ingegneria: argano per cavi, gru a torre, macchina per palificazioni, argano idraulico
3. Industria del giacimento petrolifero: impianto di perforazione petrolifera, paranco del trattore petrolifero, impianto di perforazione del lavoro petrolifero, argano dell'unità di pompaggio montato su rimorchio, argano di registrazione, ecc
4. Il macchinario di costruzione: argano della parete della pulizia della costruzione, paranco di bobina, verricello
5. Verricello da miniera: verricello di spedizione, verricello a propulsione, verricello affondante, ecc
6. Macchinari per gru: la macchina di sollevamento del ponte, la gru a torre, la gru a cavalletto, l'argano della gru cingolata
Il sistema LeBus è un metodo per controllare l'avvolgimento della fune metallica su un tamburo del verricello in modo che non vi sia alcun limite pratico al numero di strati che possono essere avvolti in sicurezza, indipendentemente dalla gravità delle condizioni di carico e velocità o dalle dimensioni della fune e tamburo.
Parametri tecnici:
La temperatura di prova e l'energia d'impatto dell'intaglio a V charpy devono essere conformi agli apparecchi di sollevamento DNV n. 2.22.i valori per le piastre nella struttura primaria ed essenziale in acciaio saldato sono elencati nella tabella seguente:
| Stress da snervamento Re(MPa) |
Spessore (mm) |
temp(°C) |
Energia d'impatto (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
