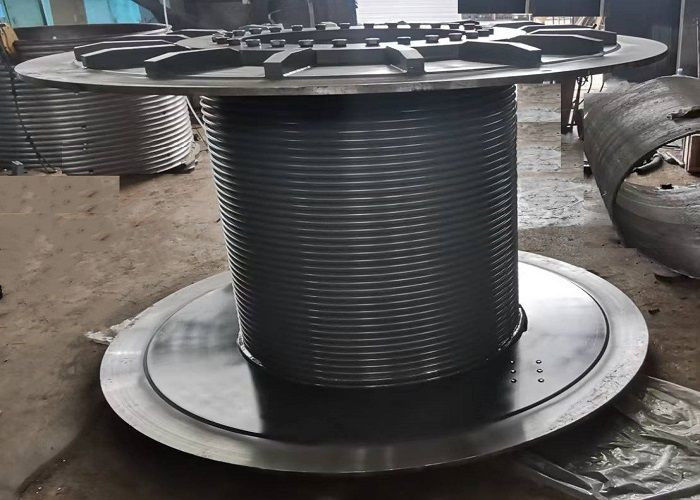

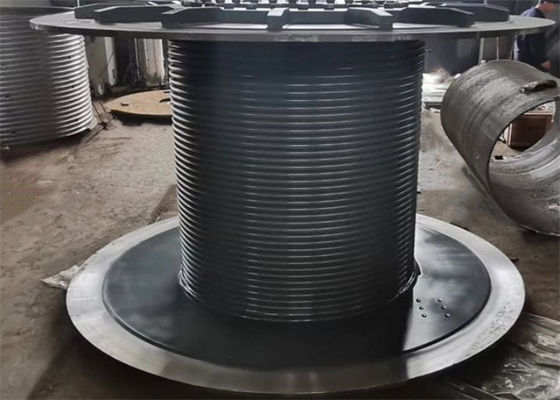

Grande tamburo di vernice di gru con solchi di Lebus, corda di cavo avvolgente, fila automatica
Visualizzazione
Il tamburo è una parte importante della gru. Un'estremità della corda è fissata alla presa della corda tramite una pinza e l'altra.La ruota guida della carrozza del cielo viene introdotta nel gruppo di carrello di puleggiaQuando il verricello funziona, viene arrotolato.La corda di filo d'acciaio sul tamburo realizza l'azione di avvolgimento e rilascio della corda attraverso la rotazione positiva e negativa del tamburoIl tamburo sopporta la tensione della corda veloce della corda di filo, e la struttura del tamburo deve soddisfare la resistenza.
TParametri tecnici
| - No. |
Diametro del filo ((mm) |
Forza di trazione (KN) |
Direzione di rotazione |
Diametro del tamburo ((mm) |
Lunghezza del tamburo ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Mano sinistra, mano destra. |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Mano sinistra, mano destra. |
> 320 |
< 1000 |
| 3 |
18 - 24 anni |
20~80 |
Mano sinistra, mano destra. |
> 480 |
< 1000 |
| 4 |
26 ~ 32 |
100~120 |
Mano sinistra, mano destra. |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150~200 |
Mano sinistra, mano destra. |
> 800 |
< 1000 |
| 6 |
42 ~ 50 |
240~400 |
Mano sinistra, mano destra. |
> 1000 |
< 1000 |
Introduzione del prodotto
Materiale del tamburo a vinci a scanalatura: acciaio al carbonio, acciaio in lega, acciaio inossidabile, alluminio, acciaio ad alta resistenza, ecc.
Norme dei materiali: GB, AISI, ASME, ASTM, JIS, DIN, - Sì, signore.
Temperatura ambiente: da -40 ° C a +45 ° C
Temperatura ambiente: -40 ° C a +50 ° C
Tipologia di tamburo: scanalature a spirale o scanalature Lebus
Direzione di rotazione del tamburo: sinistra o destra
Metodo di lavorazione: lavorazione a macchina
Diametro della corda: 3 mm~100 mm
Attrezzature di lavorazione: centro di lavorazione CNC
Il punto strutturale delLEBUSscanalatura
La scanalatura della corda a tamburo del verricello di trivellazione adotta la forma di una struttura a doppia linea rotta e le sue caratteristiche sono scanalatura della corda diagonale e scanalatura della corda retta appaiono alternativamente,formando così due aree di scanalatura diagonale della corda e due aree di scanalatura dritte della corda sulla superficie del tamburo. Il cosiddetto solco inclinato della corda si riferisce al solco della corda che si interseca diagonalmente con il bus del tamburo,e la scanalatura della corda retta si riferisce alla scanalatura della corda che si interseca direttamente con il bus del tamburo o è parallela alla flangeLa scanalatura diagonale forte controlla il passo della scanalatura della corda, che rappresenta una piccola percentuale in un cerchio di scanalatura della corda.Il suo punto di struttura può efficacemente alleviare i problemi di deformazione da estrusione, l'attrito reciproco e l'usura precoce della corda di filo durante il carico.
La lavorazione e la produzione della scanalatura di lebus possono essere elaborate direttamente sul tamburo nel suo complesso, e possono anche essere realizzate in un set con la scanalatura di corda, e realizzate in un tipo diviso,avvolto nel tamburo liscio quando installatoIl materiale della canna di scanalatura della corda pieghevole può essere suddiviso in acciaio al carbonio, acciaio inossidabile, acciaio legato, alluminio o fibra di vetro, ecc.La canna può essere realizzata con laminatura o fusione di lamiere.
Applicazione del prodotto
1. macchine per gru: la macchina per sollevare ponti, la gru torre, la gru a grondaia, il verricello della gru a striscia
2Industria petrolifera: impianto di perforazione petrolifera, impianto di sollevamento del trattore petrolifero, impianto di trasformazione petrolifera, verricello dell'unità di pompaggio montato su rimorchio, verricello per il disboscamento, ecc.
3. Macchine marittime offshore: verricello per gru petrolifere offshore, verricello per ormeggiamento, verricello di trazione, verricello a cavallo, verricello di ancoraggio, verricello idrologico
4- macchine per la costruzione: verricello per le pareti di costruzione, sollevamento a carica, ventola
5. verricello per miniere: verricello di dispacciamento, verricello di trascinamento, verricello di affondamento, ecc.
6- Macchine di costruzione: verricello per cavi, gru torre, impiantatrice, verricello idraulico
Struttura del disegno
Tecnica di lavorazione
