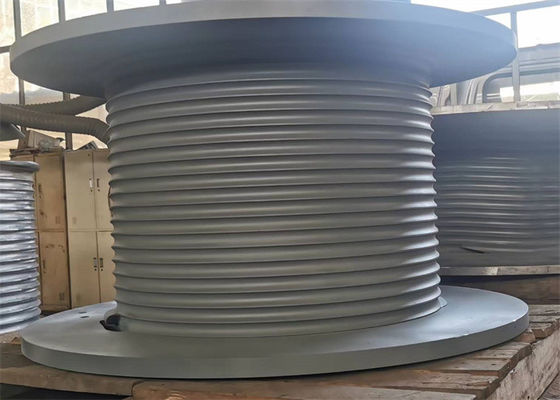

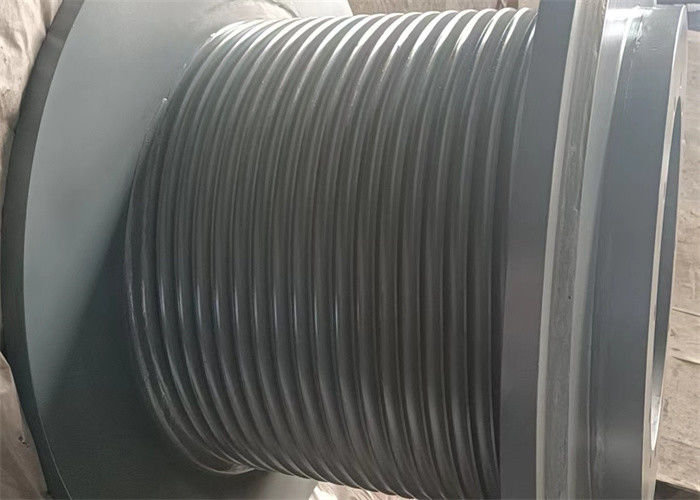

35T capacità resistente Crane Winch Drum con le scanalature della corda di LEBUS
Introduzione di prodotto
Materiale scanalato del tamburo dell'argano: Acciaio al carbonio, acciaio legato, acciaio inossidabile, alluminio, acciaio ad alta resistenza, ecc
Norme materiali: GB, AISI, ASME, ASTM, JIS, BACCANO,…
Temperatura ambiente: -40 ° C - +45 C del °
Temperatura ambiente di Stroage: -40 ° C - +50 C del °
Tipo della scanalatura di tamburo: Scanalature a spirale o scanalature di Lebus
La direzione di rotazione del tamburo: A mano sinistra o destro
Metodo di lavorazione: Lavoro della macchina
Diametro del cavo metallico: 3 MM~100 MILLIMETRO
Attrezzatura di elaborazione: Centro di lavorazione di CNC
Tipi di strutture
Il tamburo dell'argano con la scanalatura pricipalmente ha i seguenti tre tipi di strutture:
1. tipo d'impionbatura. In questa struttura, il corpo della scanalatura della corda in primo luogo è trasformato 4 pezzi di mattonelle e poi i 4 pezzi di scanalatura delle mattonelle e di ente di tamburo leggero sono impiombati insieme e saldati.
2. la totalità, è la scanalatura della corda direttamente è situata sul corpo di tamburo, sulla scanalatura della corda e sul corpo di tamburo come uno.
3. Il tipo di saldatura della spina, trasforma la scanalatura della corda un corpo del cilindro e poi la ha tagliata in 2 pezzi di mattonelle e di spina che salda sul corpo di tamburo.
Struttura di prodotto
Composizione nel tamburo della scanalatura: Il centro del tamburo, flange, asse, ecc.
Elaborazione: I tamburi con le scanalature hanno tagliato direttamente in loro. Il tamburo dell'argano con la flangia, la scanalatura delle libbre è tagliato direttamente in corpo del tamburo, secondo i requisiti dei clienti, le flange è saldato o vite-serrato. la geometria della scanalatura è determinata dalla costruzione, dal diametro e dalla lunghezza della corda e dall'applicazione. il tamburo ha le dimensioni di montaggio richieste per le condizioni di gestione reali.
Vantaggio del prodotto:
Le libbre hanno scanalato il tamburo, hanno risolto il problema dell'avvolgimento del cavo metallico.
Rispetto al tamburo (liscio) senza cordone comune della scanalatura ed al tamburo elicoidale della scanalatura della corda, le libbre di scanalatura della corda presenta gli ovvi vantaggi nel cavo metallico a più strati che avvolge, le libbre di sistema speciale della scanalatura rende l'avvolgimento del cavo metallico regolare ed il carico di ogni strato uniformemente ha distribuito, prolungare il tempo di impiego della corda, ridurre il danno del cavo metallico, migliora la sicurezza dell'impiego delle attrezzature e riduce il problema dell'arresto dell'attrezzatura meccanica per il cambiamento della corda.
Parametri tecnici
| Nessun: |
Diametro di cavo (millimetri) |
Tirando forza (KN) |
Direzione di rotazione |
Diametro del tamburo (millimetri) |
Lunghezza del tamburo (millimetri) |
| 1 |
3~8 |
3~10 |
A mano sinistra, destro |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
A mano sinistra, destro |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
A mano sinistra, destro |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
A mano sinistra, destro |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
A mano sinistra, destro |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
A mano sinistra, destro |
>1000 |
<1000> |
Applicazione del prodotto:
macchinario di a.Crane: Argano la macchina del ponte, la gru a torre, la gru a cavalletto, della gru cingolata di sollevamento, ecc
b, l'industria petrolifera: L'impianto di perforazione della trivellazione petrolifera, la gru del trattore del petrolio, l'impianto di perforazione di workover del petrolio, rimorchio ha montato l'argano del dispositivo di pompaggio, registrante l'argano, ecc
macchinario marino di c.Offshore: Argano offshore della gru del petrolio, argano di attracco, argano della trazione, argano di trasporto del personale, argano dell'ancora, argano idraulico, ecc
D. Il macchinario di costruzione: Argano della parete della strofinata, gru di bobina, verricello, ecc di costruzione
e. macchinario di ingegneria: Argano del cavo, gru a torre, accatastante macchina, argano idraulico, ecc
f. argano di estrazione mineraria: Spedendo argano, Puntello-tirando argano, argano d'affondamento, ecc
Struttura del profilo del disegno
Tecnica di trattamento
