Lavorazione ingranaggi meccanici parti di trasmissione lavorazione ingranaggi in acciaio custom
Panoramica

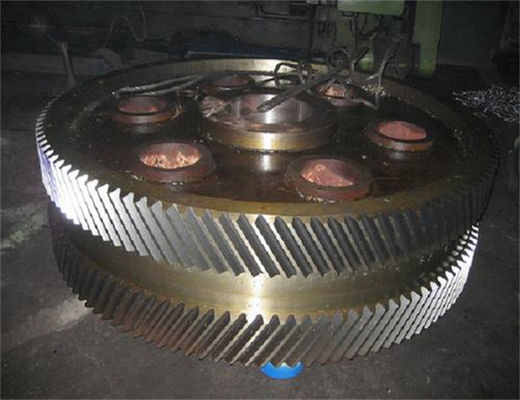

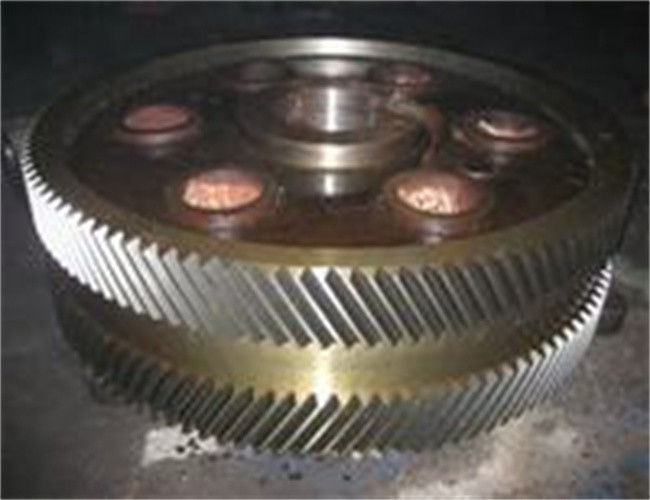

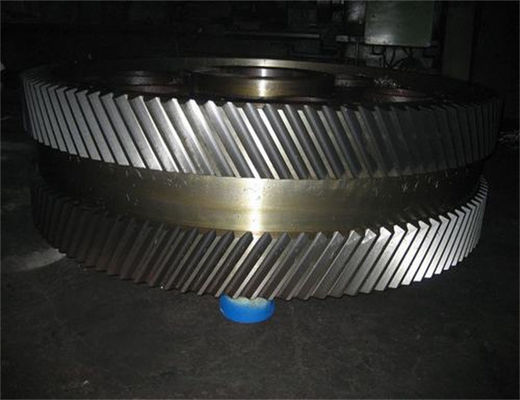

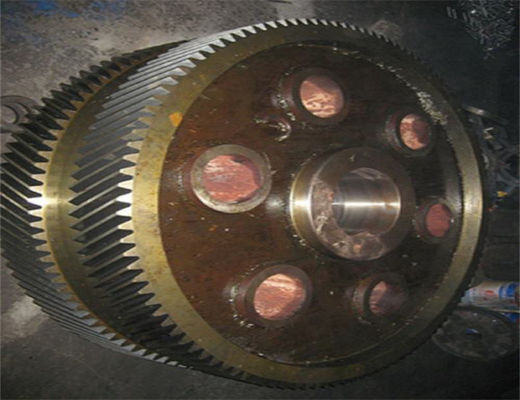

| Modello | ingranaggio elicoidale a spina di pesce |
| Tipo | Tondo/Ingranaggio a vite senza fine/conico/Non tondo /Rac Acciaio inossidabile di plastica |
| Forma del dente | sperone/smusso/curva/doppio ingranaggio |
| Tipo di produzione | Fusione/taglio/rotolamento/ingranaggio sinterizzato |
| Avvolto | scatola di legno |
Ambito di applicazione
| tessile, agricoltura, estrazione mineraria, cibo, olio e altri macchinari di trasmissione |
| Durezza | indurimento |
| MOQ | ≥100 pezzi |
introdurre il prodotto
| Nome | Lavorazione ingranaggi meccanici parti di trasmissione lavorazione ingranaggi in acciaio custom |
| Modulo di lavorazione | 0,2-10 |
| Materiali: | stee45#l, 40CR, ferro per auto facile (1214#), ottone, bronzo allo stagno, POM (Sisteel), PVD, PVDFl, nylon importato, acciaio inossidabile 303#, acciaio inossidabile 304#, alluminio 606#, alluminio 6063# |
Trattamento superficiale: annerimento, | alta frequenza, cementazione e tempra, nitrurazione superficiale, ecc |
| Attrezzatura di elaborazione: | Torni a controllo numerico, torni automatici, torni generali, dentatrice, dentatrice, fresatrice per ingranaggi, rasatrice, fresatrice, rettificatrice, taglio a filo, ecc. |
| Tecnologia di elaborazione | dentatura, ingranaggi, rasatura, fresatura dei denti |
| | |
Specifiche comuni degli ingranaggi cilindrici
Specifiche comuni degli ingranaggi cilindrici |
| Modulo | 1M | 1,5 M | 2M | 2,5 M | 3M | 4M | 5M |
| spessore del dente | 10 mm | 15-18 mm | 20 mm | 25 mm | 30 mm | 35-40 mm | 40-50 mm |
| foro interno | Il buco vuoto |
| metodo di impostazione | Diametro esterno = modulo * (Numero di denti -2) |
Panoramica
L'ingranaggio è una parte meccanica con denti che possono ingranare tra loro.È ampiamente utilizzato nella trasmissione meccanica e in tutto il campo meccanico.La moderna tecnologia degli ingranaggi ha raggiunto: modulo dell'ingranaggio 0,004 ~ 100 mm;Diametro ingranaggio da 1 mm a 150 metri;Potenza di trasmissione fino a 100.000 kilowatt;Accelerare fino a centinaia di migliaia di RPM;La massima velocità circonferenziale è di 300 m/s.
Alcuni termini tecnici
Denti: ogni parte rialzata di un ingranaggio utilizzato per ingranare.In generale, queste protuberanze sono disposte radialmente.I denti degli ingranaggi accoppiati sono in contatto tra loro, con conseguente ingranamento continuo degli ingranaggi.
Groove ─ lo spazio in un ingranaggio tra due denti adiacenti.
Faccia finale ─ il piano perpendicolare all'asse di un ingranaggio cilindrico o vite senza fine su un ingranaggio cilindrico o vite senza fine.
Superficie normale -- Negli ingranaggi, la superficie normale è il piano perpendicolare alla linea del dente.
Cerchio apicale ─ il cerchio in cui si trova la punta del dente.
Cerchio radice ─ il cerchio in cui si trova il fondo del solco.
Cerchio di base ─ un cerchio su cui si forma una linea evolvente e su cui si fa un rotolo puro.
Cerchio di riferimento ── cerchio di riferimento per il calcolo della geometria dell'ingranaggio sul lato frontale.Per gli ingranaggi cilindrici, il modulo e l'angolo di pressione sul cerchio di indexaggio sono valori standard.
Superficie del dente ─ la superficie laterale del dente tra il cilindro superiore e quello radicale.
Profilo ─ la linea in corrispondenza della quale la superficie del dente viene tagliata da una superficie specificata (piano per ingranaggi cilindrici).
Linea del dente ─ linea di intersezione tra la superficie del dente e la superficie del cilindro indicizzato.
Passo finale PT -- la lunghezza dell'arco di divisione tra lo stesso profilo finale di due denti adiacenti.
Modulo m - il quoziente del passo diviso per PI, in millimetri.
Passo P -- Reciproco del modulo, in pollici.
FAQ:
Q1.Sei una fabbrica o una società commerciale? Cosa puoi fornire?
Siamo una fabbrica situata nella cintura industriale della città di Shijiazhuang, i nostri prodotti principali sono motori orbitali idraulici, argani idraulici, freni idraulici, punzonatrici idrauliche, timoni idraulici, ecc.
D2.Voglio acquistare il tuo prodotto, come posso pagare?
Supportiamo T / T, Paypal, Western Union, inoltre puoi pagare tramite la garanzia commerciale di Alibaba
Q3. Come circa la garanzia?
Promettiamo di fornire prodotti di alta qualità e un servizio post-vendita professionale. Possiamo fornire supporto tecnico per tutto il tempo necessario, oltre a ciò, offriamo anche sei mesi di garanzia.
Q4.Se non troviamo quello che vogliamo sul tuo sito web, cosa dobbiamo fare?
Puoi iniziare una conversazione con noi o inviarci un'e-mail sulle descrizioni e le immagini dei prodotti di cui hai bisogno, controlleremo se possiamo fornire.
Q5.Possiamo acquistare 1pc di ogni articolo per test di qualità?
Sì, comprendiamo che il test di qualità è importante e siamo lieti di inviare 1 pezzo per il test di qualità
Nostro servizio
Tutti i prodotti acquistati presso la nostra azienda sono garantiti per un anno in buono stato di manutenzione.
Se si verificano problemi di qualità durante il periodo di garanzia, la nostra azienda manterrà gratuitamente.
UN.Prima di inviare la macchina, testeremo e regoleremo, quindi puoi usarla direttamente quando la ricevi.
B.Video operativi e istruzioni verranno inviati ai clienti, per aiutarli a utilizzare meglio le macchine.
Inoltre, la nostra azienda fornisce supporto tecnico e accessori per tutta la vita.Il servizio post-vendita non è limitato dal tempo e noi
risolverà i tuoi problemi in tempo.
Se riscontri problemi durante l'utilizzo dei nostri prodotti, non esitare a contattarci in qualsiasi momento.
UN.Eventuali problemi si verificano durante l'utilizzo, verrà offerta una consulenza professionale.
B.Tutti i tipi di parti di uso frequente vengono forniti tutto l'anno.
